Коробчатая балка
Коробчатый элемент — оптимальное сочетание экономичности, несущей способности и технологичности для ваших проектов
на 10-15%
Описание продукта
Что такое коробчатая балка:
Коробчатая балка – это конструктивный элемент из металла, обладающий большой прочностью и устойчивостью к различным нагрузкам. Балка коробчатого сечения широко применяется в строительстве и промышленности благодаря своей универсальности и надежности.
Для каких задач применяется:
Коробчатые стальные балки критически важны для сильно нагруженных элементов, где требуются максимальная жесткость и прочность. Их главные преимущества в этой сфере – устойчивость к кручению и высокая прочность при относительно малом весе.
- Уникальные здания и сооружения
- Промышленные сооружения
- Мосты, эстакады

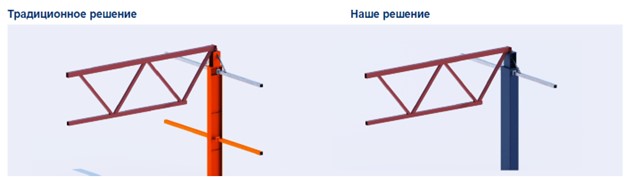

В чем отличие от традиционных решений, например двутавра:
Новый подход для Light Industrial от «Северсталь Стальные Решения» — использование элементов коробчатого сечения в качестве колонн здания. Отказ от традиционных прокатных двутавров в пользу коробчатого профиля даёт:
- Более высокие темпы строительства на 10-15%
- Существенную экономию* на АКЗ на 24% и ОГЗ на 36%.
* При сопоставимом расходе стали и стоимости изготовления металлоконструкций колонн на основе коробчатых сечений в сравнении с традиционными двутаврами, коробчатые сечения обладают большей приведенной толщиной металла (ПТМ) и меньшей площадью поверхности. Расчет выполнен для здания склада с сеткой колонн 24×6/12 м и высотой 12,2 м при сравнении коробчатых колонн с сечением 460×320/420 мм и двутавров 40Ш2/50Ш1, изготовленных из стали марки С355.
Подробная информация
| Параметр | Значение |
|---|---|
| Сечение | от 300×300 мм до 1 500×1 500 мм |
| Длина элемента | от 6 000 до 12 000 мм |
| Толщина стенок | от 10 до 70 мм |
| Масса готовых изделий | до 24 тонн |
Ключевые особенности
- Внутренние ребра жесткости провариваются по замкнутому контуру
- Шов с 4 сторон ребра (контролируемая технология)
Наши преимущества
Ключевые преимущества для ваших проектов
- Экономия затрат до 1,5 раз на антикоррозийных и огнезащитных материалах. За счет меньшей площади поверхности в сравнении с традиционными двутаврами. Снижается не только объём лакокрасочных материалов, но и трудоёмкость их нанесения. 01
- Экономия затрат до 2-3 раз на изготовление в сравнении с традиционным методом, за счет значительного снижения трудоемкости сборо-сварки элементов. 02
- Замена тяжелых железобетонных конструкций на стальные элементы коробчатого сечения снижает вес каркаса сооружения и затраты на фундамент, что радикально удешевляет нулевой цикл строительства. 03
- Более высокая несущая способность при работе на изгиб в двух плоскостях и кручение в сравнении с традиционными прокатными двутаврами. За счёт оптимального сечения профиля позволяет эффективно использовать стальные элементы коробчатого сечения в конструкциях больших пролетов при отсутствии дополнительных поперечных связей. 04
- Для высоконагруженных колонн (многоэтажные и уникальные здания) стальные коробчатые элементы успешно комбинируют с железобетоном. Композитные конструкции или сталежелезобетон — стандартное решение в мировом строительстве. 05
- Автоматизированный контроль параметров на каждом этапе (от геометрии до УЗК сварных швов) эффективнее обеспечивает соответствие стандартам. 06
- Уникальная автоматизированная линия существенно снижает трудоемкость изготовления, сокращая время производства в 2 раза. 07
Ответы на вопросы
Коробчатая балка — это надежное решение для перекрытия больших пролетов и создания прочных несущих конструкций. Она используется там, где важны высокая жесткость, устойчивость и эффективная работа под нагрузкой. Такие балки востребованы в промышленном, коммерческом, складском и общественном строительстве.
Коробчатая балка выгодно отличается от классических конструкций за счет своей формы и прочностных характеристик. Среди основных преимуществ:
- высокая жесткость и устойчивость к деформациям;
- хорошая работа на больших пролетах;
- повышенная устойчивость к кручению;
- возможность оптимизировать вес конструкции;
- удобная адаптация под задачи конкретного объекта.
Это современное решение для проектов, где важны надежность, эффективность и долговечность.
Да, мы изготавливаем коробчатые балки как по типовым решениям, так и по индивидуальному проекту. Это особенно важно для нестандартных объектов, где требуется точное соответствие чертежам, нагрузкам и условиям монтажа.
Сроки зависят от сложности проекта, объема заказа и технических требований. После получения чертежей или технического задания мы можем оперативно оценить сроки изготовления, готовность к отгрузке и условия доставки на объект.
Да, мы готовы помочь на этапе подбора решения и согласования технических параметров.
Стоимость рассчитывается индивидуально, поскольку зависит от характеристик конкретного изделия и условий поставки.
На цену влияют:
- размеры и масса балки;
- сложность конструкции;
- используемая марка стали;
- тип обработки и защитного покрытия;
- объем заказа;
- логистика и место поставки.
Чтобы получить точный расчет, достаточно направить нам чертежи, спецификацию или техническое задание. Мы подготовим предложение с учетом параметров вашего проекта.
